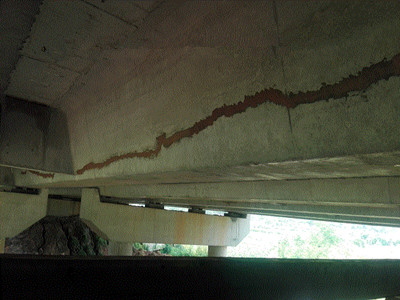

混凝土是一種由砂石骨料、水泥、水及其他外加材料混合而形成的非均質(zhì)脆性材料。由于混凝土施工和本身  變形、約束等一系列問題，硬化成型的混凝土中存在著眾多的微孔隙、氣穴和微裂縫，正是由于這些初始缺陷的存在才使混凝土呈現(xiàn)出一些非均質(zhì)的特性。微裂縫通常是一種無害裂縫，對混凝土的承重、防滲及其他一些使用功能不產(chǎn)生危害。但是在混凝土受到荷載、溫差等作用之后，微裂縫就會不斷的擴展和連通，最終形成我們?nèi)庋劭梢姷暮暧^裂縫，也就是混凝土工程中常說的裂縫。

　　根據(jù)裂縫的類型不同，修補所采用的材料與方法也不相同。按照裂縫的現(xiàn)狀可分為靜止裂縫、活動裂縫和正在發(fā)展的裂縫。

　對于塑性裂縫和干縮裂縫只要確認其寬度超過0.1mm，裂縫深度尚未達到保護層深度，并且裂縫已經(jīng)處于靜止狀態(tài)，為確保建筑物的安全性能和使用年限的耐久性，就必須進行修補恢復，其修復方法可采用表面封閉法。

　　對于塑性裂縫和干縮裂縫的活性裂縫，可待其基本穩(wěn)定后再進行處理或裂縫處理后采取補強加固措施，使用壓力注膠法限制其裂縫的開展。
　　對于溫度裂縫的修復，因溫度裂縫一般寬度較大，且以周期性活動裂縫居多，可采用粘度低、粘結(jié)性好、彈性模量較小且柔性較好的結(jié)構(gòu)膠灌注，然后根據(jù)構(gòu)件內(nèi)力計算，對構(gòu)件進行外部粘貼纖維法加固。
